■主要零件及材料 Main parts and materials 零件名稱 part name 材料material 閥體body、閥蓋cover 鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46 閥瓣disc

訂購熱線：0577-86888867

產品詳情咨詢熱線：0577-86888867

■主要零件及材料 Main parts and materials

零件名稱 part name	材料material
閥體body、閥蓋cover	鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣disc	優碳鋼 excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿 Stem	2Cr13、不銹鋼 stainless steel
填料packing	PTFE(F4)聚四氯乙烯
閥桿螺母 stem nut	2HMN58-2-2
手輪 handwheel	HT200

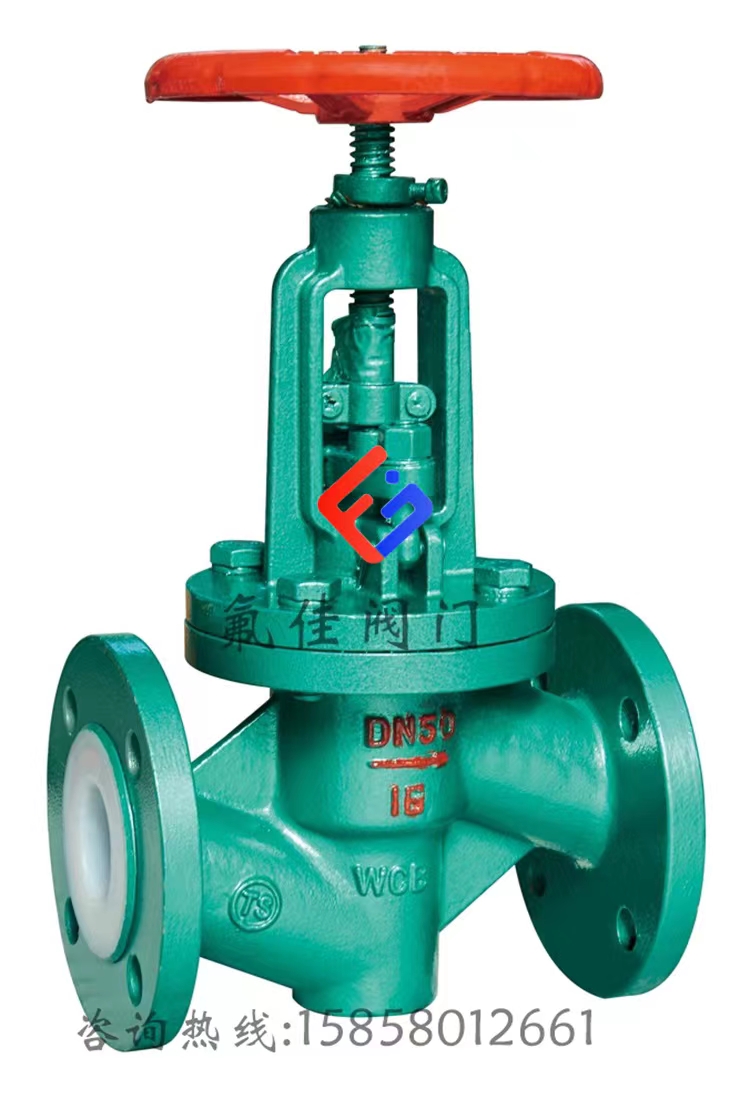

■襯氟截止閥標準PTFE-Lined globe valve standard

	技術規范 technical specification
設計標準 Design criteria	GB12233
結構長度structure length	GB12221
法蘭標準 flange standard	JB/T79-94
法蘭標準 flange standard	GB9113.1-26
檢驗試驗Inspection test	GB/T13927
驅動方式 Drive mode	手動manual、電動electric、氣動pneumatic

公稱通徑 Nominal diameter	PN1.6(MPa）主要外形尺寸和連接尺寸main form and connection size										重量weight
DN	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	Kg
15	130	95	65	43	3	14	4-φ14	100	190	202	4.5
20	150	105	75	50	3	14	4-φ14	100	225	250	4.5
25	160	115	85	60	3	16	4-φ14	120	230	255	5.5
32	180	135	100	68	3	18	4-φ18	140	260	290	8
40	200	145	110	80	3	18	4-φ18	160	280	315	10
50	230	160	125	100	3	20	4-φ18	180	300	345	12
65	290	180	145	115	3.5	20	4-φ18	200	365	420	18
80	310	195	160	130	3.5	22	8-φ18	240	420	490	24
100	350	215	180	150	4	24	8-φ18	280	450	536	29
125	400	245	210	180	4	26	8-φ18	320	520	630	46
150	480	280	240	210	4	28	8-φ23	360	560	695	67
200	600	335	295	260	5	32	12-φ18	400	630	780	100
250	730	405	355	349	5	36	12-φ26	450	700	880	150
300	850	460	410	370	6	40	12-φ26	500	770	1070	250
